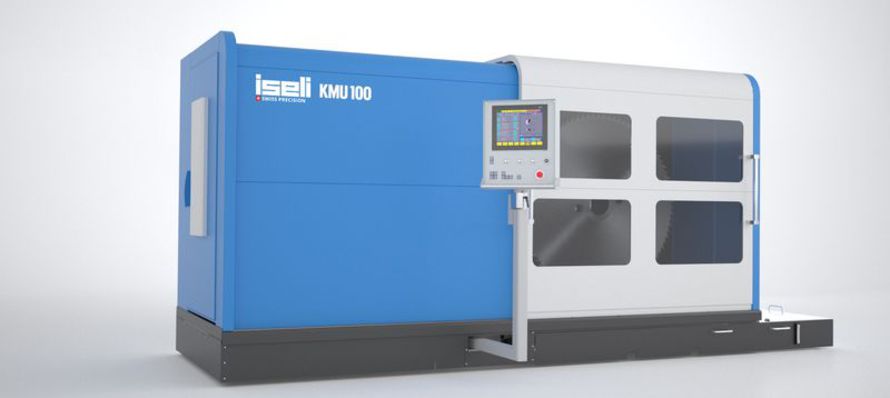

KMU 100

Der vollautomatische Schleifprozess

Wie in der Abbildung unten dargestellt, wird grundsätzlich im aufgezeigten Ablauf geschliffen. Wobei einzelne Prozesse individuell dazu- oder weggeschaltet werden können. Somit übernimmt die Maschine auf Wunsch den gesamten Schleifprozess – vom Ausmessen des Istzustandes des Sägeblattzustandes bis hin zur Protokollierung der Kontrollmessung.

• Mit dieser stabilen und nach dem neusten Stand der Technik entwickelten Maschine werden HM-Kreissägen geschliffen.
• Die Maschine ist für den Einsatz in Fabrikations- und Schärfräumen konstruiert worden.
• Der ganze Ablauf kann über die 9-Achsen CNC-Steuerung programmiert werden.
• Der vorgeschobene Zahn kann in einem oder mehreren Durchgängen mit automatischer Zustellung fertig geschliffen werden.
• Bei HM-Kreissägen wird der komplette Zahn geschliffen.
• Vollautomatische Brust-, Rücken-, Spanteiler- und Flankenschleifmaschine für hartmetallbestückte Kreissägeblätter.
• Eine Messtaster Einrichtung ist in der Grundmaschine integriert.
• Sägeblätter bis 1'800 mm Durchmesser können nun in nur einer Aufspannung an einer einzigen Maschine in höchster Präzision geschliffen werden.
• Möglichkeit alle Schleifflächen mit einer Programmierung zu schleifen.

Technische Daten:

• Kreissägen Durchmesser 300–1800 mm
• Bohrungsdurchmesser 100 mm
• Zahnteilung 10 – 150 mm
• Schleifscheiben: Brust- und Rückenschliff 200 mm
• Schleifscheiben: Flankenschliff 100 od. 125 mm


Automatisierung:

Die Maschine kann mit einem Industrieroboter betrieben werden. Kontaktieren Sie das ISELI Verkaufsteam für Lösungsvorschläge.


Referenzen:

Die Maschine für hartmetallbestückte Kreissägeblätter, mit welcher Brust-, Rücken-, Spanteiler- und die Zahnflanken in einer Aufspannung bearbeitet werden können, ist bei renommierten, börsenkotierten Unternehmen im Einsatz.

Vorführungen direkt im Werk in der Schweiz sind nach Vereinbarung möglich.
